炭素繊維 中間素材(スリットテープ・多軸組布)

炭素繊維 中間素材(スリットテープ・多軸組布)のイメージ
■UDテープ
炭素繊維一方向プリプレグをご指定の幅にスリットした製品です。
主にテープワインディング成形に使用されています。
■多軸組布
炭素繊維一方向プリプレグを1㎜にスリットし、任意の角度で積層した材料。
主に、シートワインディング成型の表面層に使用され性能面、意匠面で特徴を際立たせます。

炭素繊維以外にアラミド繊維等のプリプレグも使用可能です。

このような課題を解決します

UDテープは、主に釣竿、ゴルフシャフトに使用されており、軽量化とねじれ強度の向上が図れます。
自社工場のプリプレグマシンを活用し、特殊スリットテープの開発も可能です。
多軸組布は、蒸着金属フィルムやアラミドなどの他素材と複合、繊維角度やピッチ目など、ご希望に合わせた商品設計が可能です。

スリットテープ

UDテープのイメージ

UDテープ

製品情報

素材:炭素繊維(PAN系、ピッチ系)、ガラス繊維、アラミド繊維などの高機能繊維
FAW:20~200g/㎡
幅:3~250㎜

代表品種(PAN系炭素繊維)

弾性率
(Gpa)
品名 製品仕様 PPG仕様

(mm)
長さ
(m/Roll)
FAW
(g/㎡)
RC(%)
230 (24T)0.02 3、5、7、10 300 20 38
(24T)0.03 3、5、7、10 300 27.5 42
(24T)0.05 3、5、7、10 250 55 37
(24T)0.10 3、5、7、10 200 100 33
(24T)0.20 3、5、7、10 100 200 33
294 (30T)0.02 3、5、7、10 300 23 39
(30T)0.03 3、5、7、10 300 30 37
(30T)0.05 3、5、7、10 250 55 37

加工技術

スリット加工技術

多軸組布

代表品種

軸数 品名 構成 弾性率
(Gpa)
FAW
g/㎡
PP重量
g/㎡
RC
%
備考
3軸 T60MM01N 0°・±60° 294 30.00 49.20 39%
4軸 Q45MMM01 0°・90°・±45° 294 35.70 58.30 39%
Q45MMM01(90° META) 0°・90°・±45° 294 35.70 69.90 49% 90°方向 アルミフィルム蒸着(メタルミー)
Q60MMM02N 0°・90°・±60° 294 38.80 63.40 39% バイアス角度違い
6軸 S67.23MMM06 0°・90°・±63.4°・±26.6° 294 32.50 53.10 39%

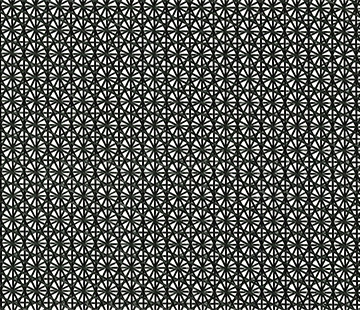

多軸組布のイメージ
多軸組布のイメージ
多軸組布のイメージ
